SQJB-1500雙曲面攪拌機產品說明

雙曲面攪拌機廣泛應用于環保、化工、能源、輕工等行業需要對液體進行雙相固液或三相固液氣攪拌混合的場合，尤其適用于污水處理工藝中的混凝池、調節池、厭氧池、硝化池和反硝化池。

杜安環保GSJ型曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式(也稱立軸式)和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于60分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于40℃，PH值6~9之間，其特點是無噪音，無視覺障礙。

1、基本要求：

雙曲面攪拌機主要由導流部分和翼肋攪拌混合部分構成。導流部分起到引導水流運動實現柔性過渡形成立體循環流態的作用，是雙曲面葉輪必要組成部分，攪拌翼肋是水體運動的動力來源，同時配合池底反射作用產生紊流作用，強化攪拌混合效果。攪拌機應專門為污水處理連續混合、反應工藝而設計和制造，能在池內產生均勻的由上至下的流體運動形態。

江蘇杜安環保根據提供的工藝條件、池形、尺寸及其經驗確定攪拌機額定軸功率、電機功率和葉輪轉速。

攪拌機葉輪的型式滿足工藝要求，電機功率滿足攪拌機性能要求，葉輪直徑：φ=2000mm。如客戶需求，江蘇杜安技術對攪拌機的形式、槳葉直徑、功率等給予說明。

攪拌機軸和葉片具有足夠的強度、剛度和耐振性，可保證在各種設計工況下平穩工作，沒有異常振動。

雙曲面攪拌機減速裝置在各種工況下，能傳遞操作所需功率，并能承受攪拌軸傳遞的負載。

雙曲面攪拌機軸的支承可承受攪拌軸和葉輪的重量，并承受所有扭矩、彎矩及軸向負荷。

雙曲面攪拌機材質滿足水質要求。

電動機材質及性能符合GB755、ASTM 及IEC 頒發的相關的技術標準。

電動機適合380VAC 3PH 50Hz 電源操作，防護等級為IP55，絕緣等級為F級，戶外立式安裝。

江蘇杜安環保生產的雙曲面攪拌機能保證在所在地區的氣象條件下每日24小時連續或間斷的方式長期平穩運轉，并能在長期停運后，仍然能夠正常啟動運轉。

雙曲面攪拌機本身具有調速功能（不設變頻器）。

2、設備性能要求

雙曲面攪拌機性能達到下列各項的性能保證值:

（1）轉動設備1米處噪音值不超過85 dB(A)。

（2）機械性能保證：在設定的正常操作條件下，每年連續運轉時間不低于8000小時，減速機效率不低于96%。主體設計使用壽命至少15 年；軸承設計使用壽命至少50000 小時；

（3）機械保證

a.傳動軸的靜態擺動量不應超過0.25 mm/m。

b.雙曲面攪拌機組裝完成作機械運行試驗時，擺動量不超過12.5mm/m。

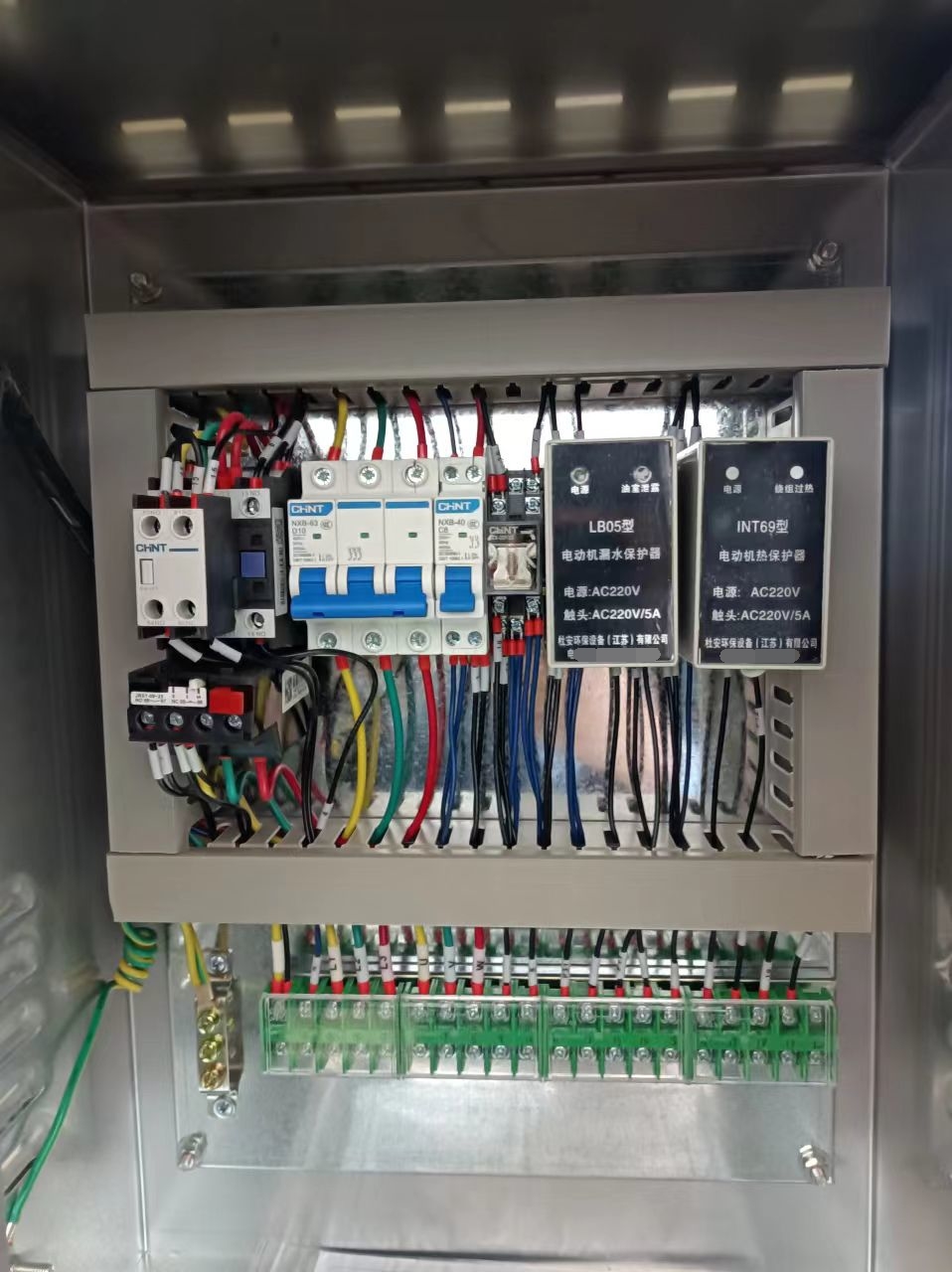

SQJB-1500雙曲面攪拌機現場控制柜

不銹鋼控制柜及現場就地按鈕箱（一控一）。

現場控制箱由江蘇杜安環保配套提供，控制箱采用可透視雙層門，不銹鋼304材質，支架也采用不銹鋼304材質，可牢固固定；板件厚度不小于1.5mm，室外防護等級為IP55，室內防護等級不低于IP4X，箱內安裝保護開關、控制開關和邏輯元件等，面板安裝多功能表、轉換開關、開、停按鈕和急停按鈕、運行指示燈，當設備出現故障時，能停止設備的運行。

江蘇杜安環保根據提供設備的性能要求及上述控制要求，生產時提出完整的每臺控制箱的電氣控制原理圖，接線圖、電氣元件位置總圖、具體接線圖標號和電氣元件配置一覽表。

需具有“斷路器、交流接觸器、熱繼電器（如需）、變頻器（如需）"等一次元器件及運行功能，主要電氣元器件（斷路器、接觸器、熱繼電器）采用施耐德、ABB或西門子產品。

現場控制柜內留與PLC系統連接的接線端子并標識清楚，提供完成的控制圖紙并能實現PLC的自動控制。

雙曲面攪拌機現場控制箱交流電源參數：
